電子式電動套筒調節閥的工作原理詳解

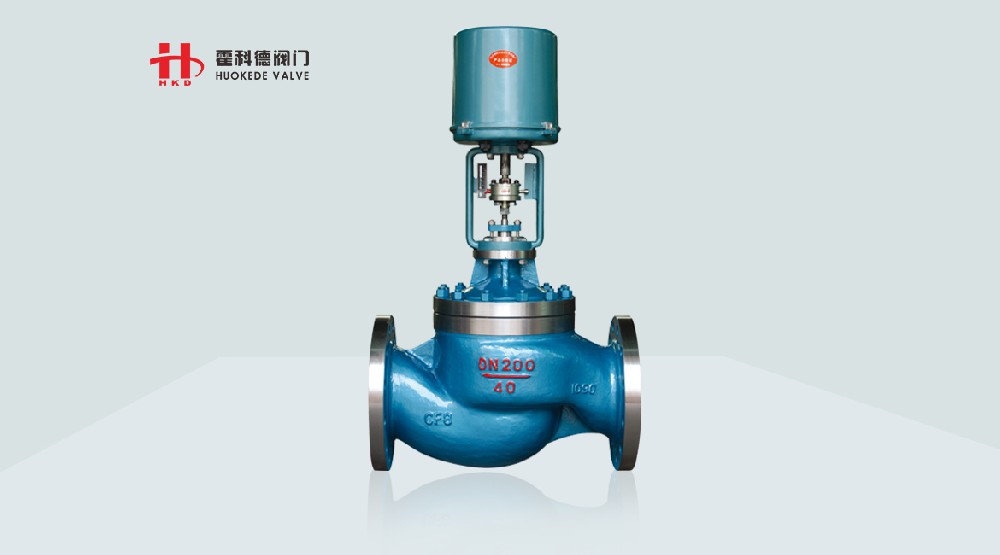

電子式電動套筒調節閥

    電子式電動套筒調節閥作為工業自動化控制系統的核心裝備，憑借高精度特性成為流體控制領域的關鍵設備，其工作原理可分為信號接收、動力轉換、流量調節和閉環反饋四個關鍵環節。

    一、信號接收

    中控系統（DCS或PLC）向調節閥發送4~20mA直流信號或數字指令，代表目標流量或工藝參數設定值。調節閥的電子控制單元接收指令后立即啟動控制流程。

    2、動力轉換

    內置的高精度伺服電機或步進電機將電氣指令轉換為機械轉矩，驅動閥桿精確運動，為流量調節奠定基礎。

    3、流量調節

    閥桿帶動閥芯在套筒內精確定位，改變流通面積。套筒的多孔設計有效分散流體壓力，降低介質沖擊，確保調節平穩。隨閥芯位置變化，介質參數逐步接近設定值。

    4、閉環反饋

    位置傳感系統實時監測閥芯開度，將數據反饋至控制器。控制器通過PID算法動態優化輸出信號，形成閉環控制，使參數精度穩定在±0.5%范圍內。

    5、智能化特性

    現代電子式電動套筒調節閥配備HART等通信接口，實現遠程參數配置、狀態監測和智能診斷，提升復雜工況適應性。這種“電信號—機械位移—流量調節—閉環反饋”的協同機制，使調節閥在高溫、高壓或腐蝕性環境中依然可靠運行，為企業創造顯著經濟效益和環保價值。

    霍科德致力于不斷創新和優化產品性能，為客戶提供更智能、可靠的流體控制解決方案，助力工業自動化發展。
